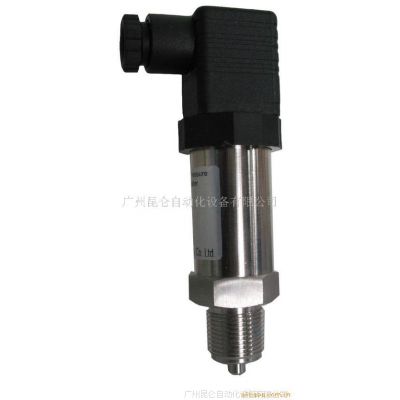

| 加工定制：是 | 品牌：昆仑 | 型号：JYB-KB-HAG |
| 类型：扩散硅压力变送器 | 测量范围：0-100kPa | 测量介质：－ 20℃～60℃ |
| 精度等级：A级 ± 0.25%F.S B级 ± 0.5%F.S | 输出信号：4-20mA | 防爆等级：ExiaICT6 |
| 防护等级：IP 68/ IP 54 | 电源电压：220V | 接口尺寸：M20*1.5mm |
外形尺寸图： |
| 系列用途 |
| 专为船舶行业设计，适用于各种船舱压力、液位的测量，中国船级社CCS认证产品，在船舶行业已有广泛应用。 |
| 产品特点 |
| · 独特的防结露防水设计 · 抗过载抗腐蚀性能优良 · 过压过流保护电路 · 防浪涌电压 · 反向极性保护 · 稳定性高 · 抗干扰能力强 · 实用性广 · 安装简便 |
| 技术参数 | |
| 量 程 | 液位测量:0～100m内各量程，最小量程：0.5m 压力测量:0～35MPa内各量程，最小量程：5kP |
| 介质温度 | － 20℃～60℃ |
| 环境温度 | － 10℃～60℃ |
| 供电电压 | DC 24V(12V～32V) |
| 负载特性 | 电流输出型≤ 500Ω（DC 24V供电时） 电压输出型：输出阻抗≤ 250Ω |
| 测量精度 | A级 ± 0.25%F.S B级 ± 0.5%F.S |
| 非 线 性 | ± 0.2％F.S |
| 迟滞性与可重复性 | ± 0.1％F.S |
| 长期稳定性 | ± 0.1％F.S/y |
| 热力零点漂移 | ± 0.03％F.S/℃ |
| 响应时间 | ≤ 100ms |
| 工作压力 | 2倍量程 |
| 电气连接 | 标准霍斯曼接头 /四芯航空插头 /电缆 |
| 过程连接 | M20× 1.5外螺纹(L型除外) |
| 外部零件的材料 | 316L不锈钢 |
| 壳体材料 | 316L不锈钢 |
| 测量介质 | 油、水、气体及其他与 316不锈钢兼容介质 |
| 防护等级 | IP 68/ IP 54 |
| 本质安全防爆 | ExiaICT6 |
| 规格选型 |
|
